Finger Stock BeCu a slot singolo

Il finger stock BeCu a slot singolo può essere utilizzato nelle guarnizioni di schermatura EMI o nei contatti ESD. Alcuni standard sono disponibili anche in bobine con lunghezza di 7,6 m. Il prodotto può essere compresso 100000 volte senza deformazioni.

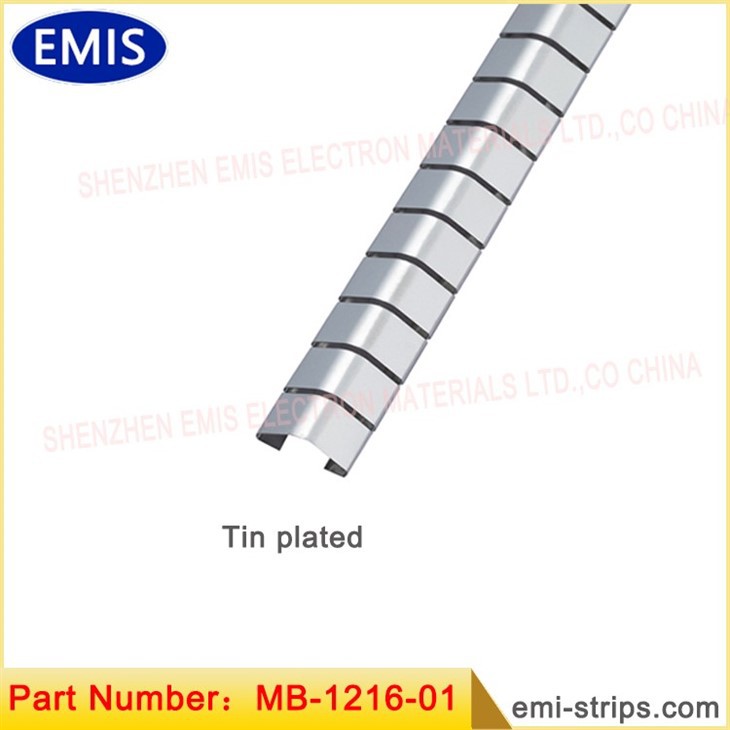

Note:MB-1116-01 Spessore=0.089mm;MB-1216-01 Spessore=0.05mm, altre dimensioni uguali.

Numero parte finger of finger stock e formato guarnizione: MB-1/2XXX-AA

Appunti:

M: rappresenta come metallo; B: rappresenta come rame al berillio;

1: rappresentare come normale spessore della materia prima;

2: rappresentare come spessore più sottile o processo ultra morbido;

XXX: rappresentare come parte unica n.

AA uguale a {{0}}: prodotti di assemblaggio;01: finitura brillante;0N: placcatura Ni;

{{0}}S: placcatura Stagno;0Z: placcatura zinco;0G: placcatura oro;0A: placcatura Ag.

SM (P) -XXXX – AA

Note: M: rappresentare come Metallo; S: rappresentare come SUS, altri elementi come sopra.

Costo minimo di fabbricazione dello slot.

Metodi di installazione del finger stock e delle guarnizioni BeCu a slot singolo: le parti montate su slot sono facilmente installabili utilizzando slot dove è richiesto il movimento bidirezionale. Basta installare la parte in uno slot e inserirla nel secondo slot o sopra il bordo del telaio; Ad esempio:MB-1216-01/1116-01/1136-01 ecc.

Ideale per la messa a terra e la schermatura nelle seguenti applicazioni di custodie elettroniche.

Maniglie del pannello frontale - Coperture del telaio.

Unità plug-in - Backplane.

Assemblaggi di sottorack.

Alcuni standard sono disponibili anche in bobine con lunghezza di 7,6 m.

Nel campo dell'elettronica e delle telecomunicazioni, le interferenze elettromagnetiche (EMI) e le scariche elettrostatiche (ESD) pongono sfide significative. Man mano che i dispositivi elettronici diventano più compatti e interconnessi, la necessità di un'efficace schermatura EMI e protezione ESD è diventata fondamentale. Una soluzione che ha ottenuto riconoscimenti per la sua versatilità e affidabilità è il Finger Stock BeCu a slot singolo.

Il Single Slot BeCu Finger Stock è una guarnizione flessibile e resiliente realizzata in lega di rame berillio (BeCu), rinomata per la sua eccellente conduttività elettrica e proprietà meccaniche. Questo finger stock è progettato per fornire schermatura EMI affidabile e contatto ESD in una varietà di applicazioni, rendendolo la scelta ideale per settori come telecomunicazioni, aerospaziale, automobilistico ed elettronica medica.

Una delle caratteristiche notevoli del Single Slot BeCu Finger Stock è la sua adattabilità. Può essere utilizzato nelle guarnizioni di schermatura EMI, comunemente impiegate per impedire la fuoriuscita di radiazioni elettromagnetiche dagli involucri elettronici. Queste guarnizioni creano una barriera conduttiva che circonda i componenti sensibili, riducendo al minimo il rischio di interferenze da campi elettromagnetici esterni e garantendo il corretto funzionamento dei dispositivi elettronici.

Inoltre, il Finger Stock BeCu a slot singolo viene utilizzato anche come contatto ESD, che aiuta a deviare le scariche elettrostatiche dai circuiti sensibili. Le scariche elettrostatiche possono causare danni irreparabili ai componenti elettronici, portando a malfunzionamenti o addirittura al completo guasto del dispositivo. Utilizzando il finger stock come contatto ESD, i produttori possono salvaguardare i propri prodotti dagli eventi ESD, garantendone la longevità e l'affidabilità.

Il Finger Stock BeCu a slot singolo è disponibile in varie forme e configurazioni, a seconda dei requisiti specifici dell'applicazione. Alcuni standard sono disponibili in bobine con una lunghezza di 7,6 metri, consentendo una facile personalizzazione e installazione in diverse custodie elettroniche. Questa flessibilità consente a ingegneri e progettisti di adattare il finger stock per adattarsi a un'ampia gamma di forme e dimensioni, garantendo una schermatura EMI e una protezione ESD ottimali.

Uno dei principali vantaggi del Finger Stock BeCu a slot singolo è la sua eccezionale durata. Nonostante la sua flessibilità, il calcio del dito è in grado di resistere alla compressione fino a 100,000 volte senza alcuna deformazione. Questa proprietà è fondamentale nelle applicazioni in cui si verificano ripetute aperture e chiusure di custodie elettroniche, come nei dispositivi con vani batteria rimovibili o pannelli di accesso. La longevità e l'affidabilità del finger stock contribuiscono alle prestazioni complessive e alla durata dei dispositivi elettronici.

Per garantire prestazioni affidabili e di alta qualità, è essenziale aderire agli standard e alle linee guida del settore. Il Finger Stock BeCu a slot singolo è conforme a vari standard, compresi quelli relativi all'efficacia della schermatura EMI e alle normative ambientali. Benvenuto per personalizzare la selezione.

Flusso del processo di produzione del fingerstock BeCu

La nostra azienda utilizza principalmente materie prime da BrushWellman Co., Ltd degli Stati Uniti.

Componente Chimico

Essere ----------------1.8 percento -2. percento (serie alta di berillio)

Cobalto più nichel----------0.20 percento (almeno)

Cobalto più nichel più ferro----- 0.60 percento (al massimo)

Rame--------------------il resto

Proprietà fisica

Conduttività elettrica (IACS) ---22-25 percento

Modulo di elasticità(psi)--- 18.5*10⁶

Il trattamento termico Acuum può aumentare la durezza di 1/4 o 1/2 h delle materie prime BeCu fino a una durezza superiore a 373 HV, in modo da garantire i requisiti di elasticità dei prodotti BeCu.

parametri chiave:

grado di vuoto:<1Pa

Temperatura: 600 F

Tempo di immersione: 2 ore

Gas di protezione: azoto

Purezza: 99,9999%.

Requisiti ambientali per i prodotti

I nostri prodotti soddisfano i requisiti del rapporto SGS, rapporto ROHS, REACH, rapporto senza alogeni (HF), ecc.

Domande e risposte sul processo produttivo e sulla tecnologia

D: 1 Cosa succede se ci sono dei problemi sui disegni dei clienti per quanto riguarda la produzione in quantità?

A1: La nostra ingegneria offrirà consigli di modifica e poi consegnerà ai clienti per ulteriori conferme, facendo discussioni sui problemi rilevanti.

Q2: Cosa succede se i clienti hanno solo un campione senza il disegno?

A2: I clienti sono tenuti a inviare il campione alla nostra azienda e il nostro reparto qualità eseguirà la misurazione delle dimensioni complessive. Quindi il nostro ufficio tecnico fornirà il disegno per confermare nuovamente con il cliente.

Q3: qual è la base del design della struttura del nostro Fingerstock BeCu standard?

A3: BeCu Fingerstock gode di una forte sostituibilità, i nostri prodotti standard si riferiscono allo standard universale di BeCu Fingerstock per garantire una struttura ragionevole e prestazioni di schermatura.

Q4: Perché non utilizzare prodotti della tecnologia di addolcimento?

A4: la tecnologia di ammorbidimento è l'uso del metodo di trattamento chimico. Dopo il trattamento, lo spessore dell'ammorbidimento non è uniformeSe non galvanizzato la superficie sarà sporca, ecc., Influendo sul suo aspetto

Q5: L'isolamento del trattamento termico è 600F. puoi cambiarlo?

A5: è la migliore temperatura di trattamento termico fornita dalla fabbrica di materiali americana e la nostra azienda non può cambiarla;
