D: Cos'è la guarnizione di schermatura EMI
R: Una guarnizione di schermatura EMI (interferenza elettromagnetica), nota anche come guarnizione EMC (compatibilità elettromagnetica), è un componente specializzato utilizzato nei sistemi elettronici ed elettrici per impedire il passaggio di interferenze elettromagnetiche o interferenze in radiofrequenza (EMI/RFI) tra due superfici, in genere dove sono presenti spazi vuoti o giunture in involucri o armadi elettronici.
Lo scopo principale delle guarnizioni di schermatura EMI è creare una tenuta conduttiva tra due superfici, come le superfici di accoppiamento di un involucro elettronico o i bordi di un PCB (scheda a circuito stampato). Questo sigillo aiuta a contenere le emissioni elettromagnetiche provenienti dai componenti elettronici interni e impedisce alle interferenze esterne di entrare nell'involucro. Le guarnizioni di schermatura EMI sono comunemente utilizzate in applicazioni quali apparecchiature di telecomunicazione, dispositivi medici, elettronica militare e aerospaziale, elettronica di consumo e altro ancora.
Le caratteristiche principali delle guarnizioni di schermatura EMI includono:
1. Materiali conduttivi:Queste guarnizioni sono generalmente realizzate con materiali elettricamente conduttivi, come elastomeri riempiti di metallo (gomme) o materiali conduttivi in tessuto su schiuma.
2. Forma e profilo:Le guarnizioni di schermatura EMI sono disponibili in varie forme e profili, tra cui guarnizioni, O-ring e guarnizioni a nastro, per soddisfare i diversi requisiti di tenuta.
3.Compressione:Quando le due superfici vengono avvicinate, la guarnizione viene compressa, garantendo un buon contatto elettrico e una tenuta ermetica.
4. Adesivo conduttivo:Alcune guarnizioni di schermatura EMI sono dotate di adesivo conduttivo su uno o entrambi i lati per favorire l'adesione della guarnizione alle superfici di accoppiamento.
5.Resistenza ambientale:Molte guarnizioni di schermatura EMI sono progettate per resistere a condizioni ambientali difficili, comprese temperature estreme, umidità e sostanze chimiche.
6. Standard di conformità:Le guarnizioni di schermatura EMI sono spesso prodotte per soddisfare specifici standard e normative di conformità, come MIL-STD-461 per applicazioni militari o normative FCC per l'elettronica di consumo.
Utilizzando le guarnizioni di schermatura EMI, i produttori possono migliorare la compatibilità elettromagnetica dei loro prodotti, ridurre il rischio di interferenze tra i componenti elettronici e garantire che i dispositivi elettronici soddisfino i requisiti normativi in materia di emissioni e suscettibilità alle interferenze.
A: A SHENZHEN EMIS ELECTRON MATERIALS LTD., CO, siamo orgogliosi di essere un produttore leader specializzato in un'ampia gamma di soluzioni di schermatura EMI all'avanguardia. Con un impegno verso l'eccellenza, l'innovazione e l'affidabilità, ci siamo affermati come partner di fiducia per le aziende che cercano una protezione dalle interferenze elettromagnetiche di alta qualità.
Le offerte principali della nostra fabbrica:

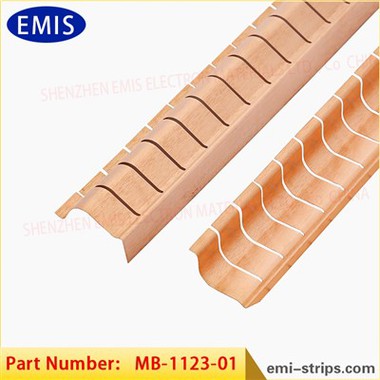

1. Dita e guarnizione in rame-berillio:
BeCu SMD Primavera
Molle in rame al berillio
Strisce schermanti per camera di schermatura e molla SUS
2. Tessuto su schiuma (schiuma conduttiva):
Ricerca e sviluppo e produzione completi
3. Rete protettiva per maglieria e pannello schermante a nido d'ape:
Progettazione e produzione esperte
4. Materiali conduttivi:
Lamina di rame
Gomma conduttiva
Vetri schermanti in ferrite
5. Parti e attrezzature per stampaggio di precisione:
Materiali per diverse applicazioni
D: Perché scegliere il nostro fingerstock e la nostra guarnizione BeCu?
R: Il nostro fingerstock e la nostra guarnizione in rame al berillio (BeCu) si distinguono per prestazioni eccezionali:
Resilienza superiore:Queste guarnizioni mantengono la forma e l'integrità anche dopo 10,000 compressioni.
Efficacia della schermatura elettrica:Ottieni una protezione EMI eccezionale con un'efficacia di schermatura di 80-100dB e schermatura del campo H di 60-70dB a 200 MHz.
Ampia gamma di frequenze:From 2 GHz plane wave shielding of 75-120dB to >Con un'efficacia di schermatura di 110 dB per un piano di 100 MHz, i nostri prodotti eccellono in un ampio spettro.
Affidabilità e consegna veloce:Conta su di noi per qualità affidabile e consegne rapide. Sperimenta un'eccellente conduttività e stabilità dimensionale.
Resilienza alla temperatura:Le nostre guarnizioni funzionano in modo coerente in un ampio intervallo di temperature e non sono magnetiche.
Opzioni versatili:Scegli tra varie opzioni di montaggio, dimensioni e configurazioni per soddisfare le tue esigenze specifiche.
Bassa forza di compressione:Approfitta della bassa forza di compressione mentre godi delle massime proprietà della molla.
Lega di rame ad alta resistenza:Utilizziamo la lega di rame più resistente con un lungo tempo di ciclo.
Adattabilità:Le nostre guarnizioni sono conformi a variazioni di ampio spazio e sono ideali per applicazioni bidirezionali.
Conformità:Tutti i nostri prodotti sono conformi alla direttiva ROHS e soddisfano i più recenti standard del settore.
Applicazioni:
Il nostro fingerstock e la nostra guarnizione BeCu trovano ampio utilizzo in settori quali:
Comunicazioni
Armadi per computer
Dispositivi medici
Nuove apparecchiature energetiche
A SHENZHEN EMIS ELECTRON MATERIALS LTD., CO, ci dedichiamo a fornire soluzioni complete di schermatura EMI che potenziano i tuoi prodotti con il massimo livello di protezione dalle interferenze elettromagnetiche. Collabora con noi per tecnologia all'avanguardia, affidabilità e impegno per l'eccellenza.
D: Come funzionano le guarnizioni di schermatura EMI?
R: Le guarnizioni schermanti EMI (interferenze elettromagnetiche) funzionano creando una barriera che impedisce il passaggio di radiazioni elettromagnetiche o interferenze tra due superfici adiacenti. Queste guarnizioni sono progettate per fornire conduttività elettrica e una tenuta ermetica, bloccando efficacemente le onde elettromagnetiche e garantendo l'integrità delle apparecchiature elettroniche sensibili. Ecco come funzionano:
1. Materiali conduttivi:Le guarnizioni di schermatura EMI sono generalmente realizzate con materiali conduttivi, come elastomeri riempiti di metallo (gomme) o materiali conduttivi in tessuto su schiuma. Questi materiali hanno la capacità di condurre elettricità.
2.Compressione:Quando due superfici o componenti entrano in contatto o vengono avvicinati, la guarnizione di schermatura EMI viene compressa tra di loro. Questa compressione garantisce un buon contatto elettrico tra la guarnizione e le superfici di accoppiamento, creando un percorso conduttivo.
3. Sigillatura:Oltre alle loro proprietà conduttive, le guarnizioni di schermatura EMI fungono anche da guarnizioni. Riempiono spazi vuoti, giunzioni o giunti in involucri elettronici, PCB o altre apparecchiature in cui le interferenze elettromagnetiche potrebbero potenzialmente entrare o fuoriuscire.
4.Blocco EMI:Le interferenze elettromagnetiche sono costituite da onde elettromagnetiche (radiazioni a radiofrequenza) generate da dispositivi elettronici o fonti esterne. Quando queste onde incontrano la guarnizione di schermatura EMI, che ora fa parte di un percorso conduttivo, inducono correnti elettriche all'interno del materiale della guarnizione.
5.Assorbimento e riflessione:Le correnti elettriche indotte fluiscono attraverso il materiale conduttivo della guarnizione e, nel processo, assorbono e dissipano l'energia delle onde elettromagnetiche in arrivo. Questo assorbimento riduce l'intensità dell'interferenza.
6.Riflessione:Alcune onde elettromagnetiche vengono riflesse lontano dall'area schermata a causa delle proprietà conduttive del materiale della guarnizione, impedendo loro di entrare o fuoriuscire.
7. Custodia completa:Per ottenere una schermatura EMI efficace, l'intero involucro elettronico o l'area interessata deve essere racchiuso con materiale di guarnizione conduttivo, garantendo che non vi siano spazi vuoti o aree non schermate.
8. Strati multipli:Nei casi in cui sono richiesti livelli di schermatura più elevati, è possibile utilizzare più strati di materiali schermanti e guarnizioni per migliorare ulteriormente la protezione.
Utilizzando le guarnizioni di schermatura EMI, i produttori possono controllare e ridurre al minimo in modo efficace le interferenze elettromagnetiche, garantendo che le apparecchiature elettroniche funzionino in modo affidabile e siano conformi agli standard e alle normative sulla compatibilità elettromagnetica (EMC). Queste guarnizioni svolgono un ruolo cruciale nei settori in cui l'integrità del segnale, la sicurezza dei dati e la prevenzione delle interferenze sono fondamentali, come le telecomunicazioni, l'aerospaziale, i dispositivi medici e l'elettronica di consumo.
D: Di che materiale è fatta la guarnizione di schermatura EMI?
R: Le guarnizioni di schermatura EMI possono essere realizzate con una varietà di materiali, a seconda dei requisiti specifici e dell'applicazione a cui sono destinate. La scelta del materiale è fondamentale per la loro prestazione nel bloccare efficacemente le interferenze elettromagnetiche. Ecco alcuni materiali comuni utilizzati:
1. Elastomeri riempiti di metallo:Queste guarnizioni sono realizzate miscelando particelle metalliche conduttrici, come argento, nichel o rame, con un materiale elastomerico come silicone o neoprene. La combinazione di metallo ed elastomero fornisce sia conduttività elettrica che flessibilità. Gli elastomeri riempiti di metallo vengono spesso utilizzati quando è necessaria una guarnizione comprimibile, poiché possono adattarsi a superfici irregolari.
2. Tessuto conduttivo su schiuma:Questo tipo di guarnizione è costituita da uno strato di tessuto conduttivo laminato su un substrato in schiuma. La schiuma fornisce la comprimibilità e le proprietà di tenuta necessarie, mentre il tessuto conduttivo offre conduttività. Le guarnizioni conduttive in tessuto su schiuma sono comunemente utilizzate negli involucri elettronici e possono essere efficaci a varie frequenze.
3.Gomma conduttiva:Le guarnizioni in gomma conduttiva sono generalmente realizzate in gomma siliconica riempita con particelle conduttive. Queste guarnizioni sono note per la loro durata e resistenza. Sono spesso utilizzati in applicazioni che richiedono la sigillatura ambientale oltre alla schermatura EMI.
4. Fogli metallici:Fogli sottili di metallo, come rame o alluminio, possono essere utilizzati anche come guarnizioni di schermatura EMI. Queste pellicole sono spesso combinate con un supporto adesivo, che consente loro di essere facilmente applicate alle superfici di accoppiamento di involucri elettronici o PCB. Le lamine metalliche sono particolarmente efficaci alle alte frequenze.
5.Plastica conduttiva:Alcune guarnizioni sono realizzate in plastica conduttiva che incorpora additivi conduttivi. Questi materiali possono essere stampati o estrusi in varie forme e vengono utilizzati in applicazioni in cui si preferiscono materiali leggeri e non metallici.
6. Rete metallica:In alcuni casi, i materiali in rete metallica, generalmente in metallo, vengono utilizzati come guarnizioni di schermatura EMI. Queste reti sono progettate per fornire una barriera conduttiva consentendo al tempo stesso la ventilazione o la visibilità in applicazioni come finestre o prese d'aria schermate RF.
